Konfigurasi OSPF Single Area Mikrotik

ilustrasi ospf single area

Open Short Path First atau disingkat OSPF merupakan salah satu protokol routing pada dynamic routing. OSPF kerap dijadikan pilihan untuk melakukan routing terhadap jaringan berskala besar. OSPF bersifat open protokol, sehigga dapat digunakan di berbagai vendor perangkat router, salah satunya pada Routerboard Mikrotik.
Baca juga : Mengenal Berbagai Macam Protocol pada Routing Dinamik

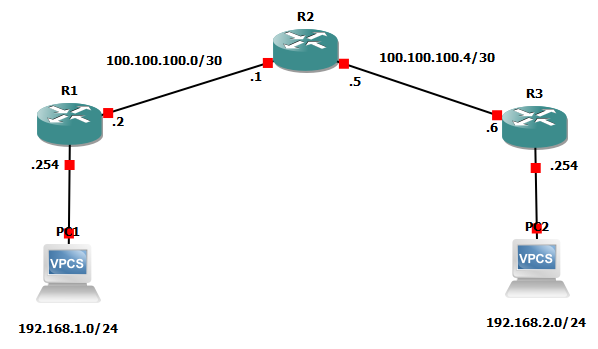

Pada kesempatan kali ini saya akan berbagi tentang konfigurasi dynamic routing OSPF di Mikrotik. Lebih tepatnya OSPF single area pada mikrotik routerOS. Berikut adalah topologi yang akan saya gunakan :

topologi ospf single area

Saya menggunakan GNS3 sebagai emulator untuk melakukan simulasi serta aplikasi Virtualbox dan VMware sebagai virtual machine nya. Secara umum, langkah-langkah yang perlu dilakukan untuk melakukan konfigurasi routing OSPF single area pada Mikrotik antara lain :

  • Mengaktifkan OSPF pada interface router
  • Mengkonfigurasi Router-ID pada router (opsional)
  • Mengadvertise network

Baca juga : Langkah-langkah Instalasi Mikrotik Cloud Hosted Router

Konfigurasi Awal

Langkah pertama adalah mengubah hostname router. Ini sangat disarankan agar kita tidak bingung ketika berpindah-pindah jendela saat mengkonfigurasi router. Untuk mengubah hostname pada mikrotik routerOS menggunakan command system identity set name=nama_host.
Router 1 :

[[email protected]] > system identity set name=R1

[[email protected]]

>
Router 2 :

[[email protected]] > system identity set name=R2

[[email protected]]

>
Router 3 :

[[email protected]] > system identity set name=R3

[[email protected]]

Apabila ingin mengkonfigurasi hostname melalui winbox maka pilih menu System > Identity .

konfigurasi hostname melalui winbox

contoh konfigurasi hostname melalui winbox
Langkah berikutnya adalah mengkonfigurasi ip address untuk router sesuai dengan topologi pada gambar di atas tadi. Perintah yang digunakan adalah ip address add address=ip_address/prefiks interface=nama_interface.
Router 1 :

[[email protected]] > ip address add address=100.100.100.2/30 interface=ether1

[admin@R1]

> ip address add address=192.168.1.254/24 interface=ether2

Baca Juga:  Bikin DNS Filter trust Positif Kominfo

Router 2 :

[[email protected]] > ip address add address=100.100.100.1/30 interface=ether1

[admin@R2]

> ip address add address=100.100.100.5/30 interface=ether2
Router 3 :

[[email protected]] > ip address add address=100.100.100.6/30 interface=ether1

[admin@R3]

> ip address add address=192.168.2.254/24 interface=ether2
Apabila ingin mengkonfigurasi ip address melalui winbox maka pilih menu ip > address > + .

konfigurasi ip address melalui winbox

contoh konfigurasi ip address melalui winbox

Mengaktifkan OSPF

Setelah mengubah hostname dan memberikan ip address, maka langkah berikutnya adalah mengaktifkan protokol routing OSPF pada interface router. Tidak semua interface pada router perlu diaktifkan OSPF nya, hanya interface yang terhubung dari router ke router lain yang perlu diaktifkan, sedangkan interface dari router yang mengarah ke client tidak perlu.
Perintah yang digunakan adalah routing ospf interface add interface=nama_interface.
Router 1 :

[[email protected]] > routing ospf interface add interface=ether1

Router 2 :

[[email protected]] > routing ospf interface add interface=ether1

[admin@R2]

> routing ospf interface add interface=ether2
Router 3 :

[[email protected]] > routing ospf interface add interface=ether1

Jika ingin mengaktifkan OSPF menggunakan winbox maka pilih menu Routing > OSPF > + .

mengaktifkan OSPF melalui winbox

contoh konfigurasi mengaktifkan OSPF melalui winbox

Konfigurasi Router-ID

Langkah berikutnya adalah mengkonfigurasi Router-ID. Router-ID berperan sebagai identitas ketika router-router OSPF mengirimkan paket LSA. Sebenarnya konfigurasi routre-id sudah otomatis, namun kita sebagai administrator juga bisa menentukannya sendiri.

Router-ID memiliki format seperti ipv4, dan kita bisa menentukannya secara bebas. Misal pada R1 akan menggunakan router-id 1.1.1.1, R2 menggunakan router-id 2.2.2.2 dan R3 menggunakan router-id 3.3.3.3. Perintah yang digunakan adalah routing ospf instance set default router-id=nilai_router-id.
Router 1 :

[[email protected]] > routing ospf instance set default router-id=1.1.1.1

Router 2 :

[[email protected]] > routing ospf instance set default router-id=2.2.2.2

Router 3 :

[[email protected]] > routing ospf instance set default router-id=3.3.3.3

Untuk konfigurasi router-id melalui winbox maka pilih tab instances pada menu OSPF.

konfigurasi router-id melalui winbox

contoh konfigurasi router-id melalui winbox

Baca Juga:  Belajar NodeJS dan Panduan Installasinya

Mengadvertise Network

Tahap terakhir untuk mengkonfigurasi routing OSPF adalah menambahkan network-network yang terhubung dengan router OSPF atau istilahnya advertise network. Subnet yang perlu ditambahkan adalah subnet yang terhubung langsung dengan router.
Perintah yang digunakan untuk mengadvertise network adalah routing ospf network add network=network_address/prefiks area=nama_area.

Sebenarnya ada konfigurasi lain yang dapat dilakukan yakni membuat area yang akan digunakan untuk OSPF, tetapi karena pada tutorial ini hanya menggunakan single area, maka kita cukup menggunakan area backbone yang sudah ada secara default pada OSPF mikrotik.

Router 1 :

[[email protected]] > routing ospf network add network=100.100.100.0/30 area=backbone

[[email protected]]

> routing ospf network add network=192.168.1.0/24 area=backbone
Router 2 :

[[email protected]] > routing ospf network add network=100.100.100.0/30 area=backbone

[[email protected]]

> routing ospf network add network=100.100.100.4/30 area=backbone
Router 3 :

[[email protected]] > routing ospf network add network=100.100.100.4/30 area=backbone

[[email protected]]

> routing ospf network add network=192.168.2.0/24 area=backbone
Untuk konfigurasi melalui winbox, masuk ke tab Networks pada menu OSPF.

advertise network melalui winbox

contoh konfigurasi advertise network melalui winbox

Konfigurasi Client

Setelah selesai melakukan konfigurasi di sisi router, selanjutnya adalah konfigurasi pada sisi client. Pada tutorial ini, client yang digunakan berupa VPCS. VPCS merupakan sebuah virtual PC yang merupakan bawaan dari aplikasi GNS3.

Adapun konfigurasi yang dilakukan adalah memberikan ip address statik. Command yang digunakan adalah ip [ip_address] [netmask] [gateway] atau ip [ip_address/prefiks] [gateway]. Konfigurasikan ip address sesuai dengan topologi.

konfigurasi ip pc1

konfigurasi PC 1

konfigurasi ip pc2

konfigurasi PC 2

Pengujian

Untuk menguji konfigurasi routing OSPF, kita bisa melakukan tes ping dari PC1 ke PC2 atau sebaliknya :

tes ping pc1 ke pc2

Bisa juga dengan melihat informasi routing pada setiap router seperti berikut :

Informasi Tabel Routing R1

tabel routing Router 1

Informasi Tabel Routing R2

tabel routing Router 2

Informasi Tabel Routing R3

tabel routing Router 3
*Tulisan ADo menandakan bahwa destination network terhubung menggunakan routing OSPF.Sekian postingan mengenai routing ospf pada mikrotik kali ini. Semoga pembahasan yang sederhana ini dapat memberikan pemahaman kepada pembaca mengenai cara melakukan routing ospf single area pada mikrotik. Terima kasih.
